L'utilisation des anneaux anti-extrusion

Ainsi que nous l'avons analysé dans les chapitres précédents, le joint torique crée l'effet d'étanchéité en se comprimant contre les parois du logement où il se trouve. Les capacités d'étanchéité de l'ensemble dépendent aussi bien du bon choix du joint torique (mélange et dimensions) que du finissage des superficies du logement et des jeux entre les éléments Quand les joints toriques sont appelés à exercer l'étanchéité dans des circuits où la pression atteint des valeurs élevées, un des risques qui doit être considéré est celui de l'extrusion de l'anneau du logement Plus le mélange du joint torique est mou et le jeu entre les parties du système est grand, plus ce risque est élevé. Sur la figure 6.1, nous représentons le procédé d'extrusion d'un joint torique de son logement.

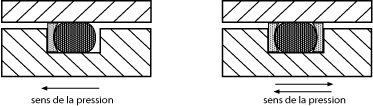

Il existe des cas où, il ne convient pas ou alors il n'est pas possible de réaliser des logements avec des finissages et des jeux suffisamment réduits. Pour permettre l'utilisation de joint torique même dans des conditions de pressions élevées et d'usinages du logement pas trop soignées, nous avons réalisé les anneaux anti-extrusion, qui ont pour rôle d'éviter l'extrusion du joint torique à travers le jeu diamétral.. Les anneaux anti-extrusion se révèlent utiles lorsque le jeu entre les parties est difficilement contrôlable ou variable selon les conditions de travail et résultent particulièrement indiqués dans des éléments de grandes dimensions. De plus, leur utilisation permet d'augmenter la pression maximum que l'on peut atteindre à l'intérieur du système, sans varier le type de joint torique ou les finissages des superficies de contact.. Les anneaux anti-extrusion peuvent être utilisés seuls ou par couple dans les cas où la pression sur le joint torique peut être exercée dans les deux directions (figure 6.2).

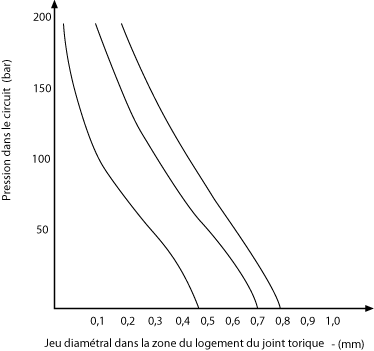

Dans les applications d'étanchéité dynamique, la nécessité d'avoir des jeux diamétraux relativement grands et l'action de frottement entre le joint torique et les superficies d'étanchéité, augmentent le risque d'extrusion.. La présence de pression pulsatoire dans des utilisations d'étanchéité statique, impose à l'anneau des micro-déplacements qui peuvent en abîmer la superficie et faciliter l'extrusion. Dans le diagramme de la figure 6.3, nous reportons les résultats que nous avons obtenu en soumettant à un test de pression pulsatoire cyclique des joints toriques de différents mélanges. Les échantillons des mélanges testés ont été choisis avec trois différents degrés de dureté shore, dans des systèmes d'étanchéité où l'on changeait le jeu diamétral entre les éléments du système. Les résultats obtenus ont démontré que de nombreux mélanges ont un comportement semblable à la tentative d'extrusion. Les valeurs reportées sont obtenues par une moyenne des résultats d'expérience et correspondent au comportement d'une vaste gamme de mélanges différents. Les seuls mélanges qui ont mis en évidence un comportement qui s'éloigne légèrement de celui reporté sur la figure, sont les mélanges à base de silicone, pour lesquels nous avons trouvé une plus grande facilité d'extrusion.

Pour grands renseignements nous vous prions de contacter notre Bureau Technique.
