Projet de logements pour l'étanchéité dynamique

Dans les applications à étanchéité dynamique (ces applications dans lesquelles il y a un mouvement relatif entre les parties du système d'étanchéité) le joint torique est sujet au frottement provoqué par le glissement le long de la superficie d'étanchéité. Ceci rend les conditions de travail plus critiques par rapport aux applications statiques; par conséquent, il faut réaliser les logements de ces joints avec plus d'attention et plus de précision.

Les joints toriques ne sont pas utilisés en conditions d' ‘étanchéité à bride' quand il s'agit d'exercer l'étanchéité entre les éléments en mouvement relatif, nous dirigeons donc notre attention sur les contraintes de pré-chargement radial, en dimensionnant les logements pour l'étanchéité cylindre et l'étanchéité piston.

Sur les figures 4.11 et 4.12 on reporte les détails des logements réalisés pour l'étanchéité dynamique à piston et à cylindre, quand le système est réalisé pour l'étanchéité de liquides.

Comme pour les applications à étanchéité statique, une bonne règle à suivre, est celle d'éviter que les déformations de la circonférence pendant l'installation ne dépasse 3% pour les circonférences comprimées et 6% pour l'étirement.

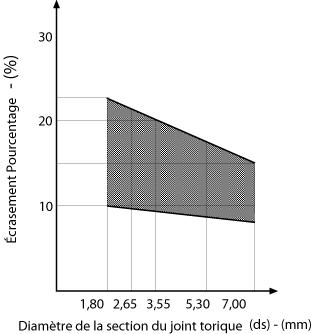

Dans le choix du meilleur joint torique pour l'application, il ne faut pas négliger la possibilité que le fluide à contenir puisse interagir avec le mélange du joint torique en en provoquant la variation de volume, et donc une variation de la charge de compression transmise par les superficies d'étanchéité. Sur la figure 4.13, nous reportons les valeurs d'écrasement pourcentage conseillées dans les applications d'étanchéité dynamique de liquides, afin de garantir un bon fonctionnement et de limiter les frottements.

Dans le Tableau 4.7 on indique les degrés de finissage de l'usinage conseillés pour faire les parois du logement. Plus précisément, on reporte la classe de rugosité et la valeur de Ra relative aux parois du logement, au fond et à la superficie qui lui s'y oppose et qui détermine la déformation de pré-chargement. Comme discriminante pour la compilation du tableau nous avons supposé que la surface d'appui du joint torique corresponde au moins à 50% de la valeur idéale.

Le Tableau 4.8 reporte les valeurs des paramètres géométriques du logement, c'est à dire sa largeur, les rayons de raccord et la longueur du chanfrein d'invitation par rapport au diamètre ds du joint torique Les valeurs soulignées représentent les diamètres d'utilisation conseillés par les normes ISO et DIN.

Dans les tableaux ci-dessous, nous reportons, comme nous l'avons déjà fait pour les applications à étanchéité statique, les paramètres pour le correct projet des logements des joints toriques et des systèmes d'étanchéité:

• Tableau 4.9 – Dimensions du logement à réaliser par rapport aux diamètres standards des joints toriques de notre production sans anneau, avec un ou avec deux anneaux anti-extrusion;
• Tableau 4.10 – Dimensions des logements et des articles pour la réalisation d'éléments pour l'étanchéité dynamique de liquides.

Pour l'étanchéité dans des installations pneumatiques, et plus généralement de gaz, on utilise l'étanchéité piston avec joint torique "flottant"pour limiter les frottements , c'est à dire pas en contact avec le fond du logement (figure 4.14).

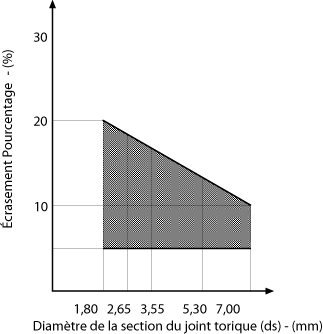

Pour l'étanchéité de gaz, le joint torique travaille avec une petite compression de la circonférence; la valeur conseillée pour cette compression doit être comprise entre 4% et 6% de la circonférence. Sur la figure 4.15 nous reportons les valeurs d'écrasement pourcentage conseillées dans les applications d'étanchéité dynamique dans les circuits pneumatiques avec anneau "flottant".

Dans les Tableaux 4.11 et 4.12 on reporte les valeurs de dimensions et de finissage superficiel pour les logements des joints toriques dans les applications d'étanchéité dynamique de gaz.

Dans les Tableaux 4.13 et 4.14 on reporte les valeurs conseillées pour le montage flottant du joint torique.

Dans les tableaux ci-dessous, nous reportons, comme nous l'avons déjà fait pour les applications à étanchéité statique, les paramètres pour le correct projet des logements des joints toriques et des systèmes d'étanchéité:

• Tableau 4.15 – Dimensions du logement à réaliser selon les diamètres standards des joints toriques;
• Tableau 4.16 – Dimensions des logements et des détails pour la réalisation d'éléments pour l'étanchéité dynamique de gaz.

Les informations contenues dans ce chapitre pour le correct dimensionnement des logements sont complétées de Tableau des dimensions, où vous pouvez trouver les tableaux qui reportent les dimensions des joints toriques selon les normes internationales les plus utilisées.
