Einseitiger Kegel

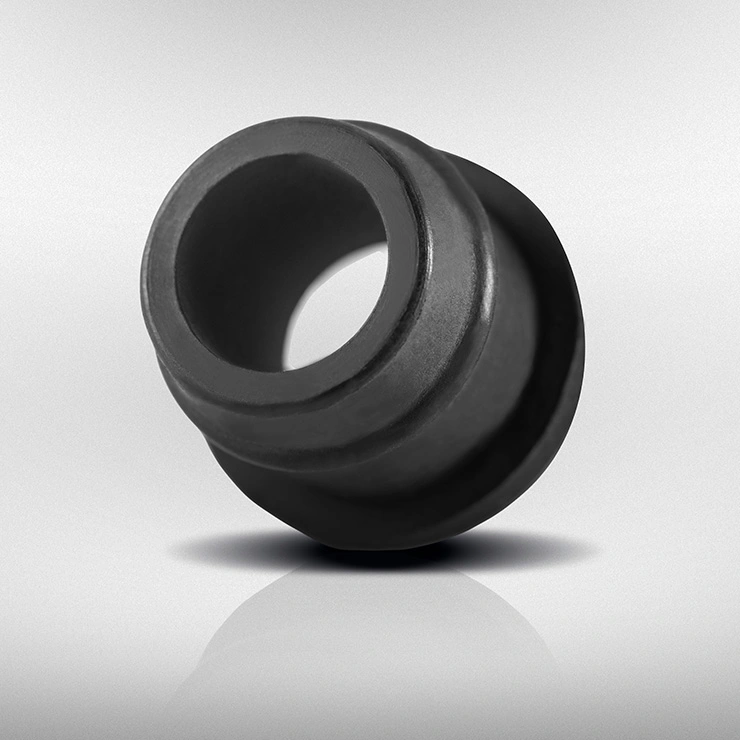

Die kreisförmigen Dichtungen mit einer flachen und einer kegelförmigen Seite werden "Einseitige Kegel" genannt. Diese Dichtungen werden ausschließlich für statische Abdichtungen verwendet, da sie im Unterschied zu den Beilagscheiben über eine größere Abdichtungsfläche verfügen. Für ihre Lagerung muß ein entsprechend bemessener Sitz geschaffen werden. Die Abdichtung wird in der Tat gewöhnlich durch die Kompression des einseitigen Kegels zwischen dem im Innendurchmesser durchgeführten Rohr und einer Dichtungslagerung geschaffen, die konisch und etwas größer als die kegelförmige Dichtung ist. Die flache Seite kann als Auflager für den rückwärtigen Druck einer Gewindemutter dienen, die die Kompression der einseitigen Kegeldichtung erhöht und sie blockiert und somit ihr Heraustreten verhindert. Zwischen der Mutter und der flachen Dichtungsseite kann überdies eine metallische Beilagscheibe eingefügt werden, die die Reibung zwischen der Mutter und der Gummifläche beträchtlich verringert. Diese Abdichtungsart wird gewöhnlich bei Anschlüssen verwendet, bei denen ein übermäßiger Druck zu erwarten ist, oder bei denen die Kopplung von eventuell sehr unterschiedlichen Materialien zu beträchtlichen Erweiterungen oder Verengungen führen kann.

Da es sich bei dem einseitigen Kegel um einen wahrhaftigen Bauteil gemäß Zeichnung auf Anforderung handelt, liegen keine Normen vor, die die anzuwendenden Toleranzgrenzen festlegen. Dennoch hat Elastotech unter Einhaltung der Norm ISO 9000 sowie aufgrund der Benötigung einer Grundlage für die Qualitätskontrolle für jeden einzelnen Artikel Inspektionstoleranzen definiert, die je nach der jeweiligen Bauteilzeichnung, dem Querschnitt sowie dem Material des Bauteils, aus dem dieser hergestellt sind, variieren. Spezifische Toleranzen müssen vor der Bestellung erfragt werden.

Elastotech verfügt über mehr als 300 Gußformen zur Herstellung von einseitigen Kegeln. Dennoch sind einige dieser Gußformen Eigentum einzelner Kunden und können daher nicht für andere Kunden verwendet werden, während andere über eine geringe Produktionsfähigkeit verfügen. In der Tabelle der einseitigen Kegel sind daher lediglich die Maße der zur Herstellung von einseitigen Kegeln für den freien Vertrieb zur Verfügung stehenden Gußformen nach Innen- und Außendurchmessern geordnet aufgeführt.
