Herramientas para el montaje de los O-Ring

Para realizar correctamente el montaje de los O-Ring es conveniente utilizar herramientas con el fin de evitar el contacto directo del anillo con todas las superficies abrasivas o que presenten asperezas. En las figuras que siguen mostramos como utilizar estas herramientas en el caso del montaje de O-Ring para "estanqueidad cilindro" (figura 5.6) y en el caso de "estanqueidad pistón" (figura 5.7).

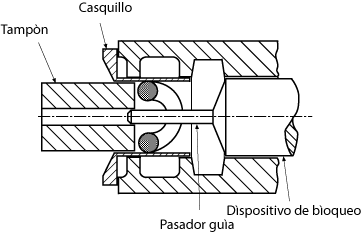

Estanqueidad cilindro: el tampón empuja en el interior del elemento el O-Ring, que se desliza en el interior de un casquillo con superficie lisa para evitar el contacto directo con las asperezas de la pieza; el perno que guía tiene el papel de evitar que el anillo se coloque de manera incorrecta y el bloque impide que el O-Ring vaya más allá del alojamiento sin instalarse en él.

Estanqueidad pistón: el O-Ring es introducido en un casquillo que dilata su diámetro interior, permitiéndole superar los perfiles irregulares de la pieza; cuando el casquillo llega cerca del alojamiento, intervienen el tampón que empuja el O-Ring en el alojamiento de destino.
